Bản đồ âm dương (IN-YOU-ZU)

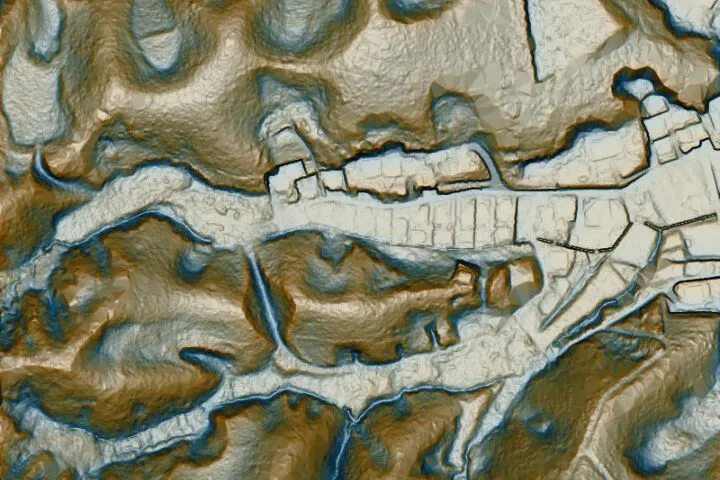

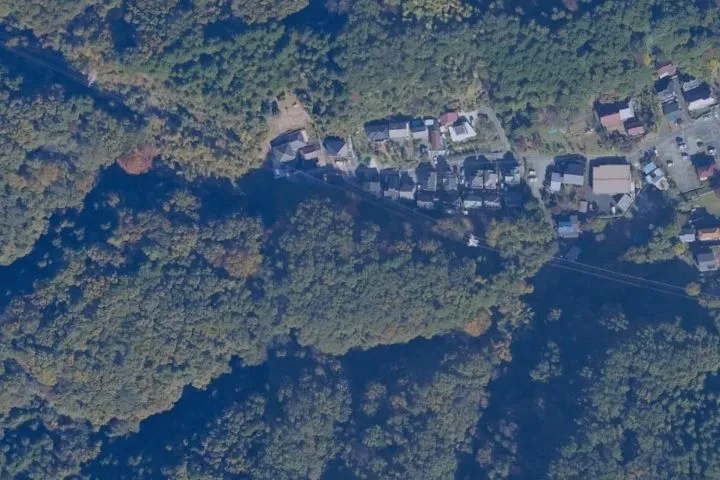

Bản đồ âm dương là loại bản đồ thể hiện địa hình vi mô, trong đó các vùng thấp được tô màu âm, các vùng cao được tô màu dương, nhằm nhấn mạnh các phần có độ dốc để thể hiện sự gồ ghề của địa hình. Bản đồ Âm Dương được tạo ra từ mô hình độ cao số (DEM), thể hiện rõ nét các đặc điểm địa hình như dãy núi, đồng thời thể hiện rõ các chi tiết địa hình như thung lũng, những địa hình khó phân biệt bằng đường đẳng cao như đường dưới tán rừng, cũng như những địa hình bị cây cối che phủ mà ảnh chụp từ trên không không thể nhìn thấy rõ.
* Bản đồ âm dương là một sản phẩm được cấp bằng sáng chế (Bằng sáng chế số 4379264) thuộc sở hữu của Aero Toyota Corporation (tên cũ là Aero Asahi Corporation).

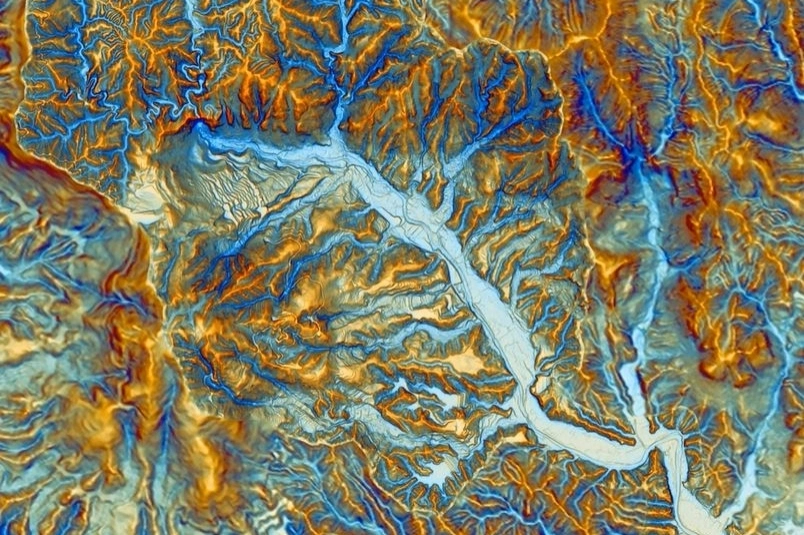

Topographic map visualization showing complex terrain with valleys, eroded hillsides, and shaded Yin-Yang style representation highlighting elevation differences

Đặc trưng

Biểu diễn vi địa hình từ dữ liệu đám mây điểm được tăng cường

・Bằng cách phân biệt màu sắc cho đất dựa trên nguyên lý Âm Dương, các phần Dương của đất nhô cao và các phần Âm lõm xuống được thể hiện trực quan hơn trên bề mặt đất.

Biểu diễn địa hình chi tiết

・Các địa hình như dãy núi, thung lũng, những gợn sóng của rừng được miêu tả một cách chi tiết.

Tạo ra từ dữ liệu DEM

・Đây là bản đồ âm dương được tạo ra từ dữ liệu độ cao của Mô hình Độ cao Kỹ thuật số (DEM).

Biểu diễn địa hình bằng màu lạnh và màu ấm

・Các vùng đất thấp như biển, lưu vực và sông được biểu diễn bằng màu lạnh (xanh lam) (giá trị âm), trong khi các sườn núi và vùng đất cao được biểu diễn bằng màu ấm (đỏ) (giá trị dương), giúp người xem có thể nắm bắt được sự nhấp nhô của địa hình một cách trực quan.

Nhấn mạnh cảm giác chiều sâu bằng số sóng

・Do được phân loại màu theo “số sóng” (mức độ chi tiết của độ dốc) của địa hình, nên độ dốc nhẹ và địa hình dạng đường thẳng mà độ cao không thể thể hiện hết sẽ trở nên rõ ràng.

Ứng dụng trong nhiều lĩnh vực

・Bản đồ âm dương được sử dụng trong nhiều lĩnh vực như giải thích địa hình khu vực rừng, đánh giá nguy cơ sạt lở đất, quản lý công trình giao thông đường bộ và đường sắt, v.v.

Quy trình tạo bản đồ Âm Dương

Chuẩn bị dữ liệu Mô hình độ cao số (DEM)

Mô hình độ cao số (DEM) được tạo ra từ dữ liệu địa hình có độ chính xác cao thu được thông qua phương pháp đo đạc laser từ trên không. Dữ liệu này là tập hợp các giá trị độ cao thể hiện sự biến đổi địa hình dưới dạng số.

Trích xuất và tổng hợp thông tin địa hình

Thông tin về độ dốc và độ gồ ghề của địa hình được trích xuất từ dữ liệu DEM đã được kết hợp sẽ được hiển thị chồng lên nhau.

Áp dụng bảng màu

Giá trị dương (độ lồi): được biểu thị bằng màu đỏ. Đỉnh núi càng cao thì màu đỏ càng đậm, đỉnh núi càng dốc thì màu đỏ càng nhạt. Giá trị âm (thung lũng): được biểu thị bằng màu xanh. Thung lũng sâu được biểu thị bằng màu xanh đậm, còn hố nông được biểu thị bằng màu xanh nhạt.
